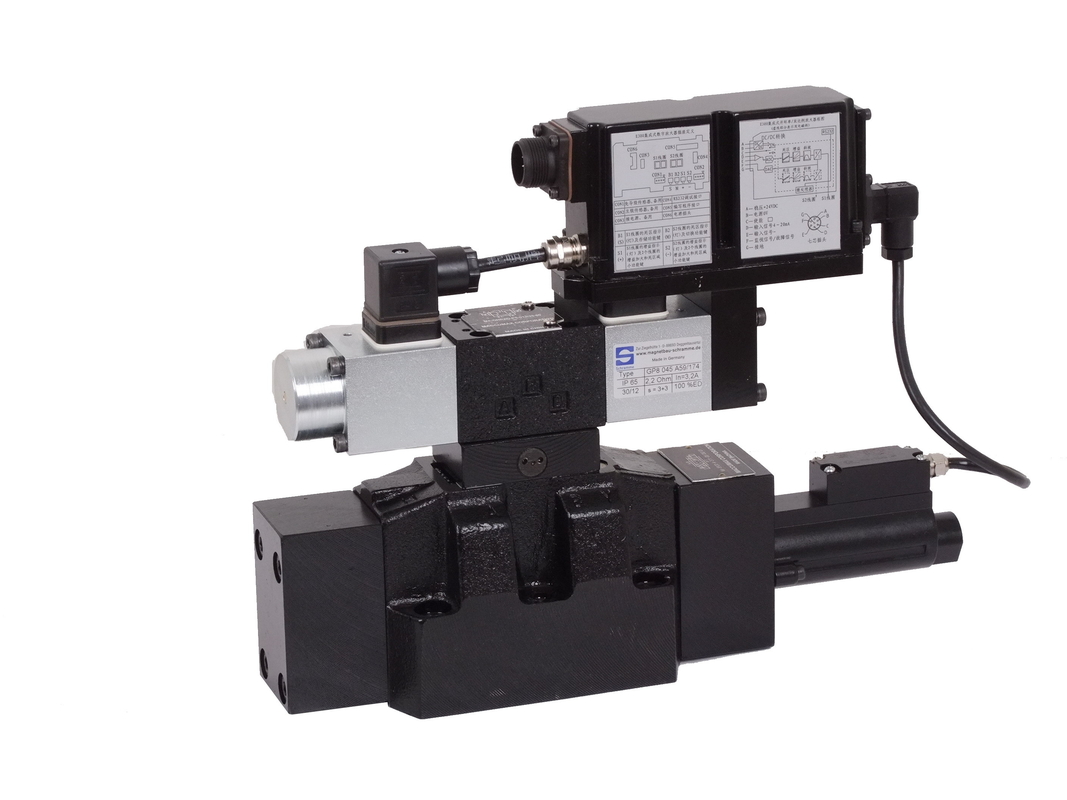

MA-DPZO-T (ES) การไหลของของเหลวตามสัดส่วนของกระบอกสูบ 600 ลิตร / นาทีแรงดัน 350 บาร์

รายละเอียดสินค้า

DPZO-T * เป็นวาล์วไฮดรอลิกสองเฟส
มีตัวแปลงสัญญาณตำแหน่งบนตัวเครื่องหลัก
spool ซึ่งให้ทั้งทิศทางและ
การควบคุมการไหลแบบไม่ชดเชยตาม
ไปยังสัญญาณอ้างอิงอิเล็กทรอนิกส์
พวกเขาทำงานร่วมกับอิเล็กทรอนิกส์
ไดรเวอร์ดูส่วนที่จัดหา
วาล์วสัดส่วนที่มีกระแสไฟฟ้าที่เหมาะสม
เพื่อปรับตำแหน่งวาล์วให้เป็นระเบียบอ้างอิง
สัญญาณที่ส่งให้กับเครื่องอิเล็กทรอนิกส์
คนขับรถ
พวกเขามีอยู่ในการประหารชีวิตที่แตกต่างกัน:
• -T, ด้วยตัวแปลงสัญญาณตำแหน่ง
• -TE, -TES เป็น -T plus analog (TE) หรือ
ดิจิตอลครบวงจร (TES)
สปูล 4 ทางเลื่อนลงไป a
5 - ห้องศพถูกขับโดย a
ประเภทวาล์วทิศทางแบบสัดส่วน
DHZO (ดูแท็บ F160) และมีการควบคุม
ในตำแหน่งวงปิดโดยใช้
LVDT transducer
วาล์วลดแรงกดด้วยความคงที่
ทำให้แน่ใจได้ว่า
ความดัน.
อุปกรณ์อิเล็กทรอนิกส์ชุดสมบูรณ์ช่วยให้มั่นใจได้
การตั้งค่าล่วงหน้าจากโรงงาน
บวกวาล์วกับวาล์วแลกเปลี่ยนกันได้
และการเดินสายไฟและการติดตั้งที่ง่ายขึ้น
คอนเนคเตอร์หลักอิเล็กทรอนิกส์เต็มรูปแบบ
เปลี่ยนกันได้สำหรับ -TE และ -TES
การประหารชีวิต
ใช้ขั้วต่อหลัก 7 ขามาตรฐาน
สำหรับแหล่งจ่ายไฟการอ้างอิงอินพุตแบบอะนาล็อก
และตรวจสอบสัญญาณ
ใช้ตัวเชื่อมต่อ 12 ขาสำหรับ Z / Z
และ / S *
ตัวเลือกพิเศษ / S * จะเป็นการปิด
การควบคุมความดัน (/ SP) หรือแรง
(/ SF และ / SL) ไปยังลูปปิดพื้นฐาน
ตำแหน่ง spool หนึ่ง
ต่ออินเตอร์เฟสการสื่อสาร
มีให้สำหรับดิจิตอลเทส
การดำเนินการ:
• -PS, อินเตอร์เฟซการสื่อสารแบบอนุกรมสำหรับ
การตรวจสอบและเฟิร์ม
อัพเดตผ่านทางซอฟท์แวร์ Atos PC
• -BC, อินเทอร์เฟซ CANopen
• -BP, อินเทอร์เฟซ PROFIBUS DP
วาล์วที่มี -BC และ -BP อินเตอร์เฟซ
สามารถรวมเข้ากับ fieldbus ได้
เครือข่ายการสื่อสารและด้วยระบบดิจิทัล
ดำเนินการโดยชุดควบคุมเครื่อง
ขดลวดหุ้มด้วยพลาสติก
(ชั้นฉนวน H) และมีวาล์ว
antivock, antishock และหลักฐานสภาพอากาศ
คุณสมบัติ
พื้นผิวยึด: ISO 4401 ขนาด 10, 16,
25 และ 32
อัตราการไหลสูงสุดขึ้นถึง 160 ลิตร / นาที 430
l / min, 680 l / min, 730 l / min และ 1100 l / min
กับความแตกต่างของวาล์วความดันΔp = 30
บาร์ดูตาราง
ความดันสูงสุด: 350 บาร์
