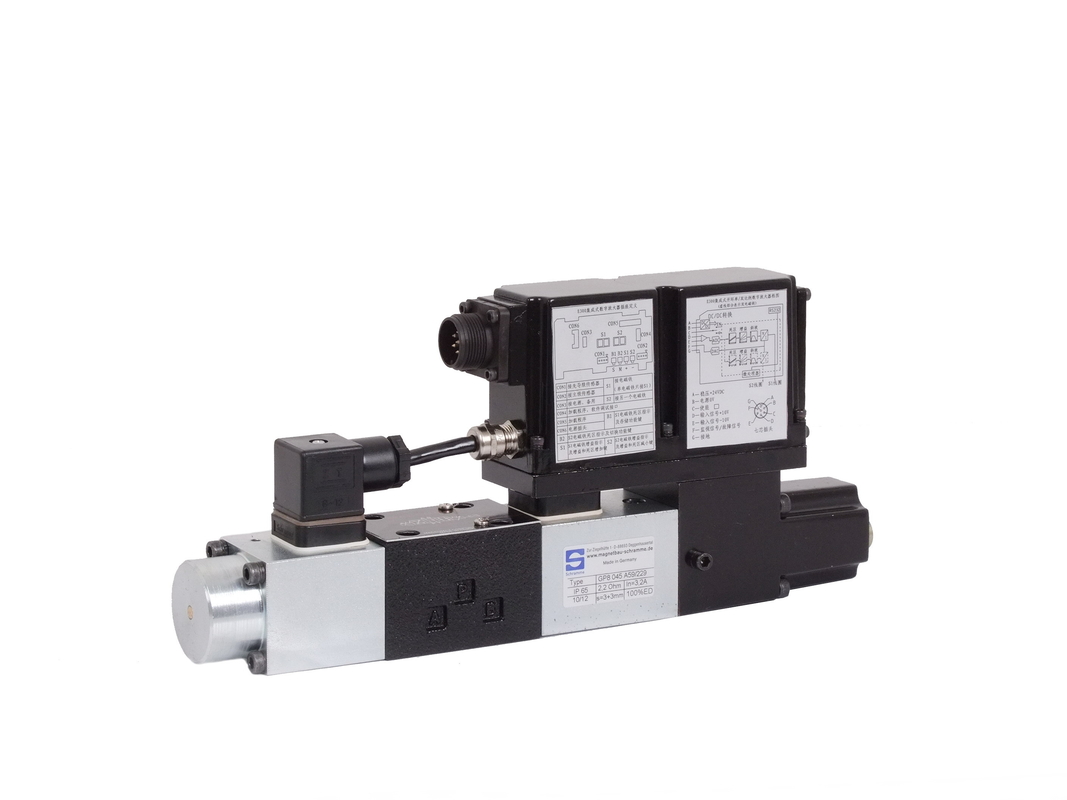

MA-DKZOR-T Hydraulic Proportional Direction Valve ความถี่สูง MA-DHZO-T 06 และ 10 เป็นไปตามมาตรฐาน ISO4401
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SJ HYD |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | MA-DHZO-TES |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 พีซี |
|---|---|
| ราคา: | USD 1 |
| รายละเอียดการบรรจุ: | แพคเกจมาตรฐาน |
| เวลาการส่งมอบ: | ในสต็อก |
| เงื่อนไขการชำระเงิน: | โอน L/C |
| สามารถในการผลิต: | 10000 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| แบรนด์: | SJ ไฮโดรลิค | รุ่น: | MA-DHZO-TES |
|---|---|---|---|
| อำนาจ: | ไฮดรอลิ | ขนาดพอร์ต: | 06,10 |
| ความดัน: | 315bar | มาตรฐานหรือไม่ใช่: | มาตรฐาน |
| สื่อ: | น้ำมันไฮดรอลิก | โครงสร้าง: | ควบคุม |
| ใช้ในการผลิต: | การคัดเลือกนักแสดง | อุณหภูมิ: | อุณหภูมิปกติ |
| ใบสมัคร: | ระบบไฮดรอลิค | สถานกำเนิด: | จีน |
| การรับประกัน: | หนึ่งปี | ||
| แสงสูง: | วาล์วทิศทางสัดส่วน,วาล์วระบายความดันไฮโดรลิค |
||
รายละเอียดสินค้า
MA-DKZOR-T Hydraulic Proportional Direction Valve ความถี่สูง MA-DHZO-T 06 และ 10 DHZO-T *; DKZOR-T *
วาล์วไฮโดรลิคสมรรถนะสูง
มีตัวแปลงสัญญาณตำแหน่งและบวก
spool ซ้อนทับกันเพื่อความถูกต้องดีที่สุดและ
พลวัตในการควบคุมทิศทางและไม่
กฎการไหลที่ชดเชย
พวกเขาได้รับการออกแบบมาโดยเฉพาะเพื่อให้บรรลุ
การควบคุมวงปิดด้วยความเร็วสูงและ
ใช้แรงดันสลับ (Force)
/ ควบคุมการไหล - ตัวเลือก / S * ควบคู่ไปด้วย
spools 'Q' หรือ 'V'
สปูล 4 ทางเลื่อนเข้าไปในห้อง 5 ช่อง
ร่างกายจะดำเนินการโดยตรงโดย
โซลินอยด์สัดส่วนและมีการควบคุม
ในตำแหน่งวงปิดโดยใช้
ความคิดเห็นของตัวแปลงสัญญาณ LVDT
ไดรเวอร์อิเล็กทรอนิกส์ให้สัดส่วน
วาล์วที่มีกระแสไฟฟ้าที่เหมาะสมในการจัดตำแหน่ง
การควบคุมวาล์วไปยังสัญญาณอ้างอิง,
การดำเนินการแบบบูรณาการมีการก่อสร้างขรุขระ
และให้การตั้งโรงงานล่วงหน้าสำหรับ
interchangeability วาล์วกับวาล์ว
ขนาด: 06 และ 10
การไหลสูงสุด: สูงสุด 80 และ 170 ลิตร / นาที
ความดันสูงสุด: 350 บาร์ (DHZO)
315 บาร์ (DKZOR)
วัสดุซีล,
ดูนิกาย ,:
- =
คุณสมบัติของไฮดรอลิค (ขึ้นอยู่กับน้ำมันแร่ ISO VG 46 ที่ 50'c)
สัญลักษณ์ไฮโดรลิค | ||||||||
| แบบวาล์ว | DHZO | DKZOR | ||||||
| Spool overlapping | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| ประเภทและขนาดของกระบอกสูบ (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| ขีดจำกัดความดัน [บาร์] | พอร์ต P, A, B = 350; T = 210 (250 มีท่อระบายน้ำภายนอก / Y | พอร์ต P, A, B = 315, T = 210 (250 / Y) | ||||||
| การไหลสูงสุด (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| ที่ P = 10 บาร์ (PT) | ||||||||
| ที่ P = 30 บาร์ (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| ที่ P = 70 บาร์ (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| เวลาตอบสนอง (4) [ms] | <30 | <40 | ||||||
| Hysteresis [%] | <5% | <5% | ||||||
| การทำซ้ำ | + 1% | + 1% | ||||||
หมายเหตุ:
ข้อมูลประสิทธิภาพเหนือกว่าวาล์วควบคู่ไปกับไดรเวอร์อิเล็กทรอนิกส์ Atos ดูที่ส่วนที่ 2
การไหลที่ควบคุมโดยวาล์วปรับทิศทางไม่ได้รับการชดเชยความดัน ดังนั้นจึงได้รับผลกระทบจากรูปแบบการโหลด ชุดควบคุมความดันแบบโมดูลาร์มีให้เลือก (ดูแท็บ D150)
สำหรับ P ที่แตกต่างกันการไหลสูงสุดจะสอดคล้องกับแผนภาพในส่วนที่ 14.2 และ 15.2
สัญญาณขั้นตอน 0-100%
การแข่งขัน: เทคโนโลยีขั้นสูงระหว่างประเทศและกระบวนการนำเข้าขดลวดจากเยอรมนีสามารถแทนที่ Atos, Rexroth, Yuken และแบรนด์อื่น ๆ อีกหลายรูปแบบและการติดตั้งสามารถเปลี่ยนกันได้อย่างสมบูรณ์
การประยุกต์ใช้งาน: ระบบไฮโดรลิคทะเลอุปกรณ์ palstic และระบบไฮโดรลิกและเครื่องจักรอื่น ๆ อีกมากมาย
เราจัดหาวาล์วของเราให้กับลูกค้า OEM จำนวนมากที่มีคุณภาพเป็นอันดับ 1 ในประเทศจีน
