วาล์วไฮดรอลิคอีเลคทรอนิคส์ Rexroth พร้อมระบบควบคุมทิศทาง
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | SJ HYD |
ได้รับการรับรอง: | ISO9001 |
หมายเลขรุ่น: | DB, DBD, DBW |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 พีซี |
---|---|
รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ |
เวลาการส่งมอบ: | หนึ่งเดือน |
เงื่อนไขการชำระเงิน: | T/T หรือ l/c |
สามารถในการผลิต: | 1000 ชิ้นต่อเดือน |
ข้อมูลรายละเอียด |
|||
แสงสูง: | วาล์วบรรเทาความดันไฮดรอลิวาล์วความปลอดภัยไฮโดรลิค,hydraulic safety valves,hydraulic relief valve |
---|
รายละเอียดสินค้า

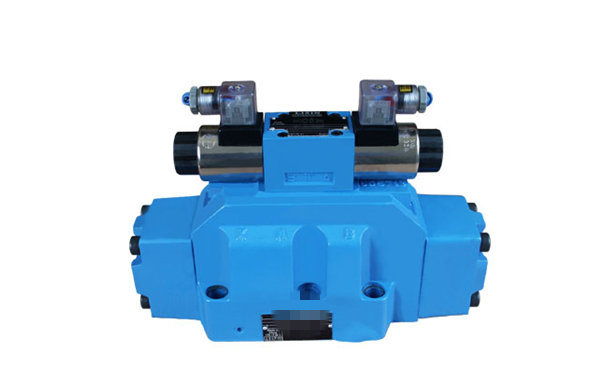

วาล์วไฮดรอลิคอีเลคทรอนิคส์ Rexroth พร้อมระบบควบคุมทิศทางวาล์วแบบรีโมทวาล์ว WEH ทำงานด้วยระบบไฮดรอลิก
วาล์วควบคุมทิศทางไฟฟ้าไฮดรอลิค WEH32
วาล์วหมุนตามทิศทางใช้เพื่อควบคุมการเริ่มหยุดและทิศทางของการไหลของของไหลและทิศทางของการเคลื่อนที่หรือการยึดตำแหน่ง (กระบอกสูบหรือมอเตอร์ไฮดรอลิก) จะถูกกำหนด วาล์วสามารถติดตั้งได้ในวงจรไฮโดรลิคในตำแหน่งใด ๆ พร้อมกับแผ่นรอง
พื้นผิวเชื่อมต่อจะถูกผนึกด้วย O-ring ที่มาพร้อมกับวาล์ว
รายละเอียดการดำเนินงาน

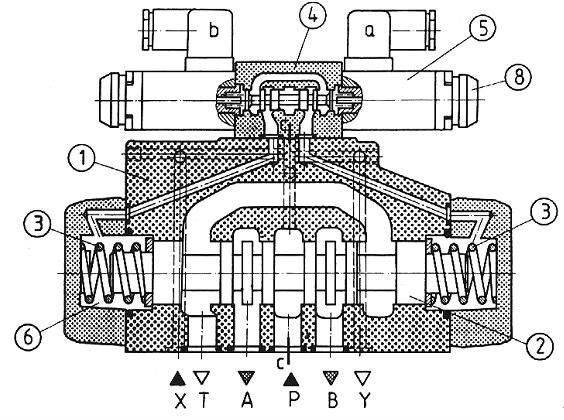

วาล์วทิศทางจะเปลี่ยนโดยการเปลี่ยนตำแหน่งของสปินที่ควบคุม 2 ซึ่งเคลื่อนที่ไปตามแกนแยกหรือเชื่อมต่อพอร์ต A, B, P หรือ T เข้ากับตัวเครื่อง 1
ความดันที่จ่ายให้กับห้องสปริง 6 แห่งหนึ่งผ่านทางวาล์วนำร่อง 4 จะทำหน้าที่บนพื้นผิวของแกนหลักและแกนหลักจะเลื่อนจากตำแหน่งที่เป็นกลาง
แกนหมุนหลักจะอยู่ในตำแหน่งกลางโดยสปริง 4 หรือแบบไฮดรอลิกซึ่งเป็นผลมาจากความดันของของเหลวซึ่งส่งผลต่อพื้นผิวของสปูล
แขนตรงกลาง 7 ทำหน้าที่เป็นศูนย์กลาง
วาล์วนำร่องทำงานโดยระบบไฟฟ้า solenoids 5 ซึ่งอาจติดตั้งปุ่มฉุกเฉิน 8 ปุ่มฉุกเฉินที่เป็นตัวเลือกช่วยให้การทำงานของนักบิน
วาล์วโดยไม่ต้องเพิ่มแรงดันไฟฟ้าภายใต้แรงดันของระบบนำร่องที่ใช้

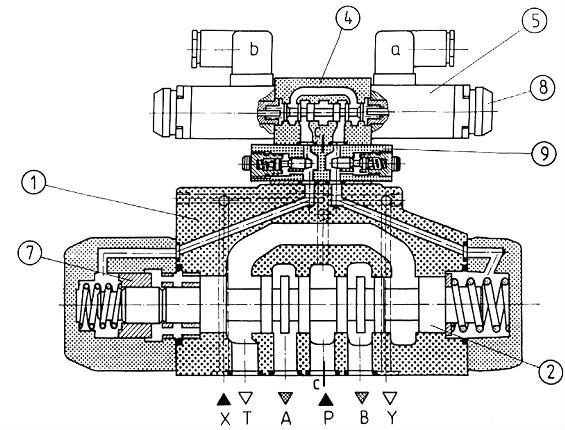

วาล์วทิศทางอาจมีการปรับระดับเสียงของเครื่องนำร่อง 9.
ข้อมูลทางเทคนิค
ของเหลวไฮดรอลิค | น้ำมันแร่ ester ฟอสเฟต | |
การกรองที่จำเป็น | ถึง 16 มม. (แนะนำ 10 มม.) | |
ช่วงอุณหภูมิของเหลว | 243 - 343 K | |
ความหนืดของของเหลวที่ระบุ | 37 มม. ที่อุณหภูมิ จาก 328 K | |
ช่วงความหนืด | 2.8 ถึง 380 mm2 / s | |
อุณหภูมิการทำงานที่เหมาะสม (ของเหลวในถัง) | 313 - 328 K | |
น้ำหนัก | สูงสุด 51 กก |
ความดันการทำงานสูงสุด
- ในพอร์ต A, B, P 35 MPa สำหรับ H-4WEH 32, 28 MPa สำหรับ 4WEH 32
- ในพอร์ต T 25 MPa
การไหลของน้ำยานำร่อง Y = ภายนอก
ผลตอบแทนของน้ำนำร่อง Y = ภายใน
(สปริงวาล์วตำแหน่ง 3 ตำแหน่ง, วาล์ว 2 ตำแหน่ง) 16 MPa
ผลตอบแทนของนักบินภายใน
(3 ตำแหน่งวาล์วไฮโดรลิคเป็นศูนย์กลาง) ไม่มี
ความดันขั้นต่ำของนักบิน
แหล่งจ่ายน้ำมันของนักบิน X = ภายนอก
น้ำยานำร่อง X = ภายใน
วาล์วทิศทางสามตำแหน่ง = 0.8 MPa
สปริงวาล์วสองตำแหน่งทิศทางสปริงศูนย์กลาง pst = 1.0 MPa
วาล์วทิศทางแบบสองตำแหน่งโดยไฮโดรลิค pst = 0.5MPa
น้ำยานำร่อง X = ภายใน
สำหรับสปูลชนิด G, H, F, S, T (ผ่านวาล์วโหลดก่อนหรือตามความเหมาะสม
อัตราการไหลสูง)
แรงดันนำร่องสูงสุด 25Mpa

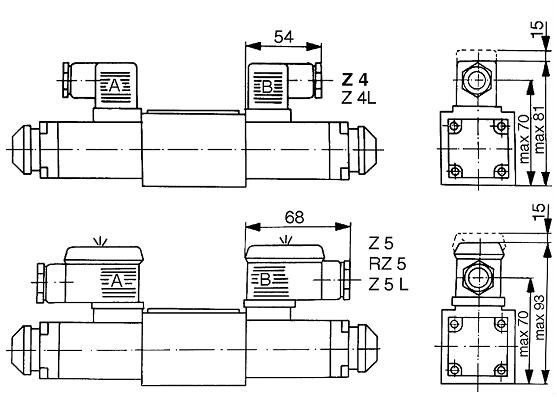

การเชื่อมต่อไฟฟ้า:
